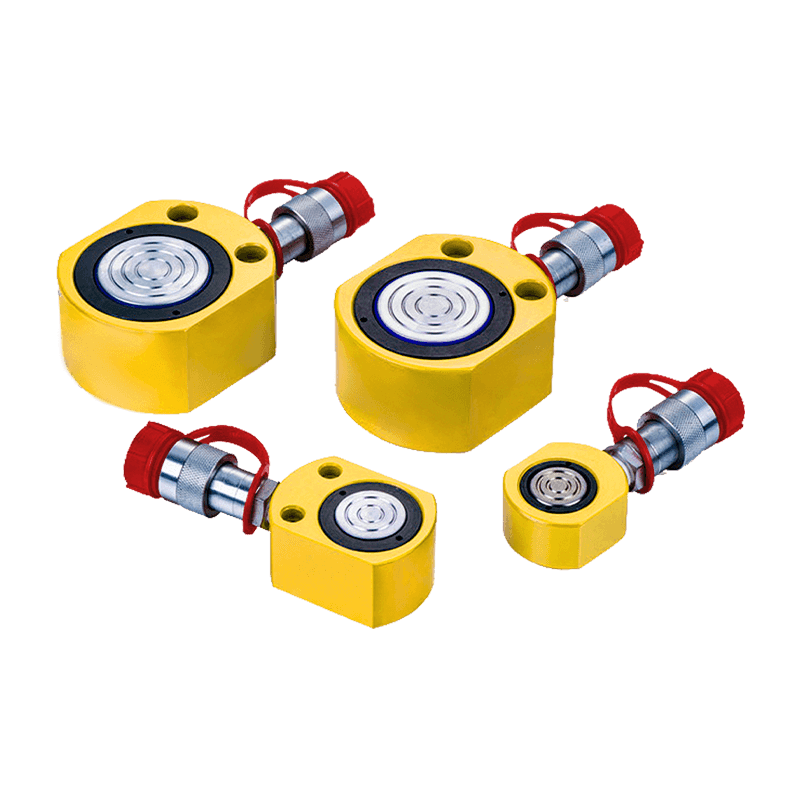

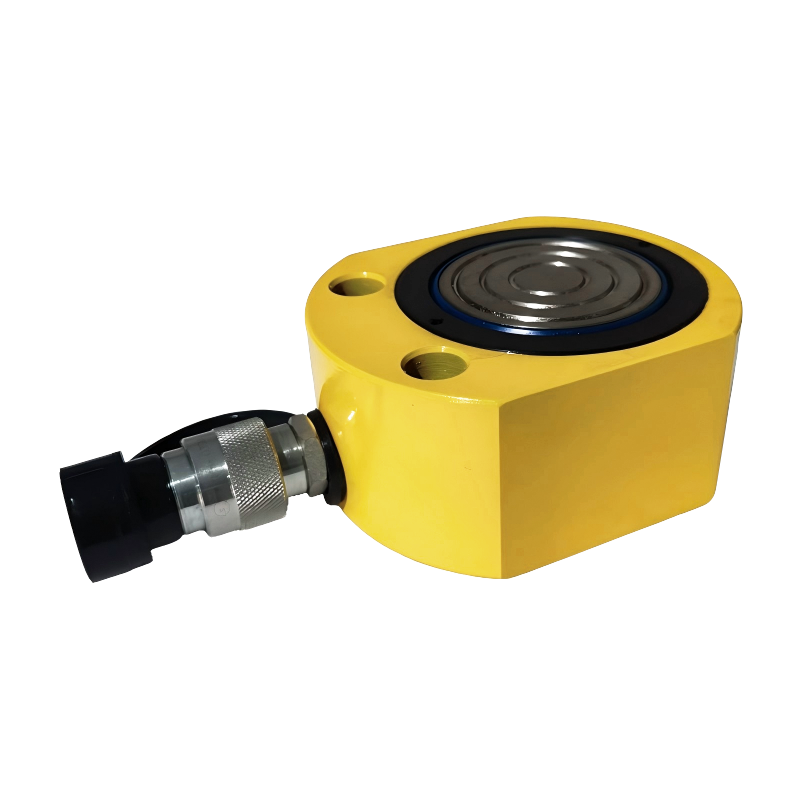

مقبس نحيف أحادي الفعل بمكبس ملولب مدمج من سلسلة CSS

بيت / منتجات / رافعة هيدروليكية / مقبس نحيف أحادي الفعل بمكبس ملولب مدمج من سلسلة CSS
رافعة هيدروليكية

مقبس نحيف أحادي الفعل بمكبس ملولب مدمج من سلسلة CSS

توفر الرافعة النحيفة أحادية الفعل ذات المكبس الملولب المدمج من سلسلة CSS حل رفع منخفض الارتفاع مع القدرة الإضافية لنهاية المكبس الملولب، مما يسمح بتثبيت ملحقات السرج الخاصة الاختيارية مباشرة على طرف المكبس. يعمل هذا الاتصال الملولب على توسيع نطاق خيارات واجهة تحمل الحمل المتاحة للمشغل، مما يتيح تكوينات اتصال مخصصة لأسطح الحمل غير المنتظمة، أو نقاط الاتصال المقعرة، أو التطبيقات التي تتطلب ملحقًا ثابتًا من المكبس إلى الحمل بدلاً من جهة اتصال الراحة.

تم تجهيز جميع موديلات CSS بتركيبات التوصيل السريع القياسية NPT 3/8 وأغطية الغبار، وتتضمن الموديلات المصنفة بوزن 50 طنًا فما فوق مقابض حمل متكاملة لسهولة التعامل. يلغي تصميم الوجه النهائي للمكبس المحزز — المشترك مع CSM في توفير اتصال مقاوم للانزلاق — الحاجة إلى سرج قياسي في معظم التطبيقات بينما يضيف التجويف الملولب خيار تثبيت ملحقات متخصصة عند الحاجة. يعد تشطيب سطح الطلاء المخبوز المضاد للتآكل أمرًا قياسيًا في جميع أنحاء السلسلة.

إن التصميم المدمج وخفيف الوزن يجعل سلسلة CSS عملية لعمليات الصيانة والخدمة المتنقلة حيث يعد تقليل وزن النقل ووقت الإعداد من الأولويات. يضمن نظام إرجاع الزنبرك أحادي الفعل سحب المكبس بشكل موثوق في كل دورة. متوافق مع المجموعة الكاملة من المضخات الهيدروليكية الكهربائية من سلسلة CP والمضخات اليدوية HAP/HSP. تتوفر تكوينات مخصصة لمتطلبات الشوط أو السعة أو التركيب غير القياسية، كما أن السلسلة مناسبة لصيانة المعدات، والحشوات الهيكلية، والمحاذاة الدقيقة، وتطبيقات اختبار الحمل عبر قطاعات التصنيع والهندسة المدنية.

اتصل بنا
السابق:مقابس ميكانيكية ذاتية القفل من سلسلة CSL
التالي:جاك نحيف أحادي الفعل متعدد التركيبات من سلسلة CSM فائق التسطح
  • نموذج حمولة مسار الرحلة المنطقة الفعالة سعة الزيت الهيدروليكي ارتفاع الجسم ارتفاع ممتد القطر الخارجي القطر الداخلي للأسطوانة قطر قضيب المكبس المسافة من مدخل الزيت إلى الأسفل ارتفاع السرج المسافة بين المكبس ولوحة القاعدة المسافة من المكبس إلى فتحة التثبيت أبعاد فتحة التثبيت وزن
    دائرة توزيع البراغي التجويف/الخيط عمق الخيط قطر الغاطس عمق الغاطس
    أ ب ج1×ج2 د هـ ف ج م ن أو ص و يو الخامس
    طن(كيلو نيوتن) (مم) (سم²) (سم³ ) (مم) (مم) (مم) (مم) (مم) (مم) (مم) (مم) (مم) (مم) (مم) (مم) (مم) (كجم)
    CSS10-11 10(101) 11 15.9 18 44 55 83×60 45 35 23 1 31.5 34 36.6 7.1 \ 10.7 7.9 1.4
    CSS20-12 20(201) 12 31.1 37 52 64 102×80 63 50 23 1 41 39 49.3 10 \ 15.1 9.9 2.2
    CSS30-13 30(295) 13 45.3 59 58 71 117×97 76 60 23 1 48.5 47 52.3 10 \ 15.9 11.2 4.2
    CSS50-16 50(435) 16 78.5 125 67 83 150×125 100 80 23 1 63 60 66.5 11 \ 19 12.7 7.4
    CSS75-16 75(718) 16 116.8 187 79 96 177×152 122 100 23 1 76.5 73 76.2 13.5 \ 20.6 14.2 12.7
    CSS100-16 100(887) 16 153.9 246 87 103 203×179 140 112 23 1 89.5 84 76.2 13.5 \ 20.6 14.2 15.5
    CSS150-16 150(1386) 16 232.2 371 95 111 236×212 172 145 23 1 106 92 117.3 13.5 \ 20.6 14.2 28.7
    CSM10-38 10(101) 38 15.9 60 88 126 78 45 35 23 2 \ \ 26 م4 8 \ \ 4
    CSM20-45 20(201) 45 31.1 140 97 142 96 63 50 23 2 \ \ 39 م5 8 \ \ 6.9
    CSM30-64 30(295) 64 45.3 290 117 181 109 76 60 23 2 \ \ 39 م5 8 \ \ 9.8
    CSM50-60 50(435) 60 78.5 471 120 180 133 100 80 24 2 \ \ 39 م5 8 \ \ 13.3
    CSM75-50 75(718) 50 116.8 584 116 166 157 122 100 21 2 \ \ 55 م8 10 \ \ 19
    CSM100-57 100(887) 57 153.9 877 141 198 176 140 112 31 2 \ \ 55 م8 10 \ \ 24.5
    CSM150-51 150(1386) 51 232.2 1184 141 192 215 172 145 28 2 \ \ 55 م8 10 \ \ 42
    CSM150-80 150(1386) 80 232.2 1860 170 250 215 172 145 28 2 \ \ 55 م8 10 \ \ 50
