مقابس ميكانيكية ذاتية القفل من سلسلة CSL

بيت / منتجات / رافعة هيدروليكية / مقابس ميكانيكية ذاتية القفل من سلسلة CSL
رافعة هيدروليكية

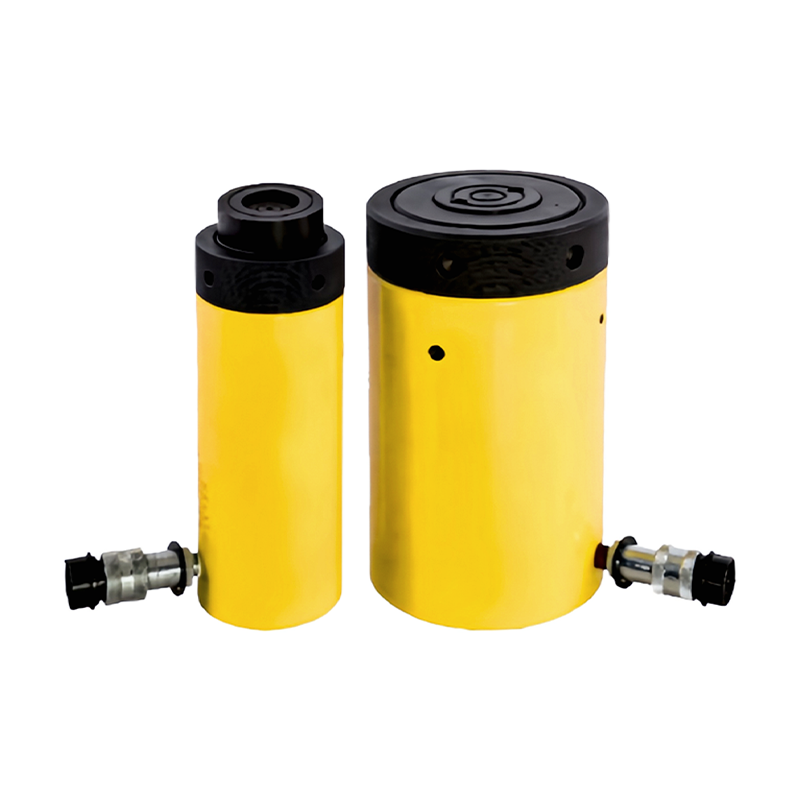

مقابس ميكانيكية ذاتية القفل من سلسلة CSL

تشتمل الرافعة الهيدروليكية الميكانيكية ذاتية القفل من سلسلة CSL على آلية قفل ميكانيكية متكاملة تحافظ تلقائيًا على قضيب المكبس في موضعه الممتد عند إزالة الضغط الهيدروليكي، مما يوفر قدرة متأصلة على الاحتفاظ بالحمل دون الحاجة إلى ضغط مضخة مستمر. تعد ميزة القفل الذاتي هذه ضرورية للتطبيقات التي يجب فيها دعم الحمل المرفوع بشكل آمن لفترة طويلة — أثناء الإصلاحات الهيكلية، وفحص المعدات تحت الحمل، وعمليات الرفع الإضافية، وأي موقف يكون فيه فصل المضخة ضروريًا أو مرغوبًا فيه أثناء مرحلة التثبيت.

يتم تشغيل القفل الميكانيكي تلقائيًا أثناء امتداد المكبس ويوفر حاجزًا ميكانيكيًا إيجابيًا ضد السحب غير المقصود الناجم عن فقدان ضغط الدائرة الهيدروليكية أو فشل الخرطوم أو إيقاف تشغيل المضخة. يؤدي هذا إلى تحسين السلامة بشكل كبير في التطبيقات الحاملة مقارنة بالرافعات أحادية الفعل التي تعتمد فقط على الضغط الهيدروليكي المستمر للاحتفاظ بالحمل. يمكن تحرير القفل يدويًا عند الحاجة إلى خفضه، مما يعيد التحكم إلى الدائرة الهيدروليكية للتحكم في الهبوط.

تم تجهيز جميع موديلات CSL بتركيبات قياسية NPT 3/8، وتشطيب سطحي مقاوم للتآكل بالطلاء المخبوز، ومتوافقة مع المضخات الكهربائية من سلسلة CP والمضخات اليدوية HAP/HSP. تعتبر السلسلة مناسبة بشكل خاص لرفع الجسور ودعمها، وصيانة هياكل المباني، والاحتفاظ بالأحمال على المدى الطويل أثناء إصلاح المعدات، وبرامج الرفع التدريجي باستخدام مراحل متعددة، وأي تطبيق حيث يمثل الاستقلال الميكانيكي لدعم الحمل عن الإمداد الهيدروليكي ميزة أمان ذات مغزى.

اتصل بنا
السابق:مقبس ميكانيكي فائق الرقة أحادي الفعل من سلسلة CSLS ذاتي القفل
التالي:مقبس نحيف أحادي الفعل بمكبس ملولب مدمج من سلسلة CSS
  • نموذج حمولة مسار الرحلة المنطقة الفعالة سعة الزيت الهيدروليكي ارتفاع الجسم ارتفاع ممتد القطر الخارجي القطر الداخلي للأسطوانة قطر قضيب المكبس المسافة من مدخل الزيت إلى الأسفل قطر المقعد أقصى إمالة للسرج ارتفاع صامولة القفل الذاتي وزن
    أ ب C1XC2 د هـ ف ح ر س
    طن(كيلو نيوتن) (مم) (سم²) (سم³ ) (مم) (مم) (مم) (مم) (مم) (مم) مم مم (كجم)
    CSL50-50 50 50 78.5 392 160 210 140 100 Tr99×4 24 90 5° 30 18
    CSL50-100 100 78.5 784 215 315 140 100 Tr99×4 24 90 5° 30 25
    CSL50-150 150 78.5 1176 275 425 140 100 Tr99×4 24 90 5° 30 33
    CSL50-200 200 78.5 1568 347 547 140 100 Tr99×4 24 90 5° 30 41
    CSL50-300 300 78.5 2352 447 747 140 100 Tr99×4 24 90 5° 30 53
    CSL100-50 100 50 153.9 770 170 220 180 140 Tr139×6 26 130 5° 40 34
    CSL100-100 100 153.9 1540 257 357 180 140 Tr139×6 26 130 5° 40 50
    CSL100-150 150 153.9 2310 312 462 180 140 Tr139×6 26 130 5° 40 61
    CSL100-200 200 153.9 3080 370 570 180 140 Tr139×6 26 130 5° 40 73
    CSL100-300 300 153.9 4620 470 770 180 140 Tr139×6 26 130 5° 40 93
    CSL150-50 150 50 201 1005 209 259 210 160 Tr159×6 49 160 5° 38 56
    CSL150-100 100 201 2010 259 359 210 160 Tr159×6 49 160 5° 38 70
    CSL150-150 150 201 3015 309 459 210 160 Tr159×6 49 160 5° 38 83
    CSL150-200 200 201 4020 359 559 210 160 Tr159×6 49 160 5° 38 97
    CSL150-300 300 201 6030 459 759 210 160 Tr159×6 49 160 5° 38 124
    CSL200-50 200 50 314 1570 243 293 250 200 Tr199×6 51 186 5° 52 93
    CSL200-150 150 314 4712 343 493 250 200 Tr199×6 51 186 5° 52 131
    CSL200-300 300 314 9423 493 793 250 200 Tr199×6 51 186 5° 52 189
    CSL300-50 320 50 490.6 2453 295 345 315 250 Tr249×6 59 236 5° 60 179
    CSL300-150 150 490.6 7359 395 545 315 250 Tr249×6 59 236 5° 60 240
    CSL300-300 300 490.6 14718 545 845 315 250 Tr249×6 59 236 5° 60 331
    CSL400-50 400 50 572.3 2861 335 385 355 270 Tr269×6 70 256 5° 70 266
    CSL400-150 150 572.3 8583 435 585 355 270 Tr269×6 70 256 5° 70 345
    CSL400-300 300 572.3 17169 585 885 355 270 Tr269×6 70 256 5° 70 464
    CSL500-50 500 50 803.8 4019 375 425 395 320 Tr319×6 80 306 5° 80 358
    CSL500-150 150 803.8 12057 475 625 395 320 Tr319×6 80 306 5° 80 454
    CSL500-300 300 803.8 24114 625 925 395 320 Tr319×6 80 306 5° 80 597
    CSL600-50 630 50 1017.4 5087 395 445 450 360 Tr359×6 85 346 5° 85 490
    CSL600-150 150 1017.4 15261 495 645 450 360 Tr359×6 85 346 5° 85 614
    CSL600-300 300 1017.4 30522 645 945 450 360 Tr359×6 85 346 5° 85 800
    CSL800-50 800 50 1256 6280 455 505 550 400 Tr399×6 100 386 5° 100 843
    CSL800-150 150 1256 18840 555 705 550 400 Tr399×6 100 386 5° 100 1028
    CSL800-300 300 1256 37698 705 1005 550 400 Tr399×6 100 386 5° 100 1306
