جاك ثقيل الوزن أحادي الفعل من سلسلة CSA

بيت / منتجات / رافعة هيدروليكية / جاك ثقيل الوزن أحادي الفعل من سلسلة CSA
رافعة هيدروليكية

جاك ثقيل الوزن أحادي الفعل من سلسلة CSA

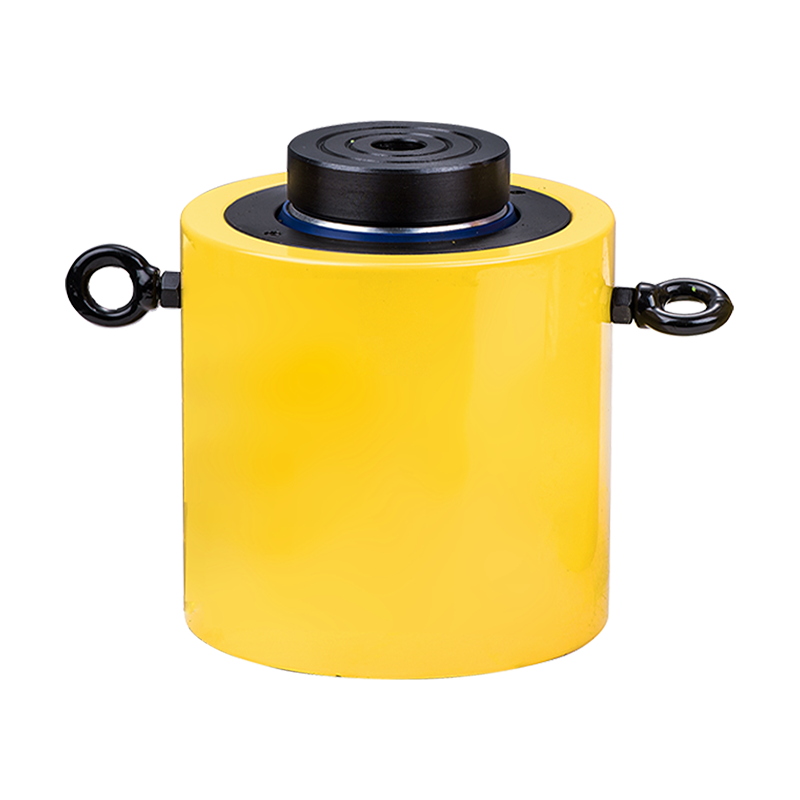

تم تصميم الرافعة الهيدروليكية الثقيلة أحادية الفعل من سلسلة CSA للتطبيقات التي تتطلب سعة تحميل أعلى من رافعات سلسلة CS القياسية، وتتميز بمكونات هيكلية معززة وغلاف أبعاد موسع للتعامل مع القوى الأكبر المشاركة في رفع الآلات الثقيلة والمحاذاة الهيكلية الكبيرة وعمليات الضغط الصناعي. يوفر إرجاع الزنبرك سحبًا تلقائيًا للمكبس عند تحرير الضغط، مما يحافظ على كفاءة الدورة للعمليات المتكررة.

يستخدم البناء عالي التحمل مواد عالية الجودة وزيادة سمك الجدار في المناطق الهيكلية الحيوية بما في ذلك برميل الأسطوانة وقضيب المكبس ولوحة القاعدة، مما يضمن احتفاظ الرافعة بأداء مستقر وسلامة هيكلية عند السعة المقدرة طوال عمر الخدمة. تم تصميم جميع الأسطح المبللة وأنظمة الختم لتحقيق التوافق مع السوائل الهيدروليكية على المدى الطويل، كما يعمل نظام توجيه تجويف الأسطوانة وقضيب المكبس ذو التسامح الوثيق على تقليل حساسية الحمل الجانبي للحصول على أداء مستقر في ظل ظروف التحميل اللامركزية الشائعة في تطبيقات الرفع في العالم الحقيقي.

يتم تركيب تجهيزات التوصيل السريع القياسية NPT 3/8 وأغطية الغبار كما هو الحال في سلسلة CS. يوفر سطح الطلاء المخبوز مقاومة للتآكل للاستخدام في المواقع الخارجية والصناعية. تعتبر CSA مناسبة لنقاط رفع صيانة الجسور، وتركيب المعدات الثقيلة وتسويتها، وضبط قوالب الضغط الكبيرة، ودعم قوالب الخرسانة الهيكلية، والتطبيقات الأخرى حيث تكون سعة سلسلة CS القياسية غير كافية ولكن عملية إرجاع الزنبرك أحادية الفعل تظل مناسبة لقوة السحب والسرعة المطلوبة.

اتصل بنا
السابق:جاك نحيف أحادي الفعل متعدد التركيبات من سلسلة CSM فائق التسطح
التالي:جاك ممثل واحد من سلسلة CS
  • نموذج حمولة مسار الرحلة المنطقة الفعالة سعة الزيت الهيدروليكي ارتفاع الجسم ارتفاع ممتد القطر الخارجي القطر الداخلي للأسطوانة قطر قضيب المكبس المسافة من مدخل الزيت إلى الأسفل قطر المقعد ارتفاع السرج أبعاد فتحات التثبيت الأساسية وزن
    دائرة توزيع البراغي خيط عمق الخيط
    أ ب ج د هـ ف ح ج أو ص و
    طن(كيلو نيوتن) (مم) (سم²) (سم³) (مم) (مم) (مم) (مم) (مم) (مم) (مم) (مم) (مم) (مم) (مم) (كجم)
    CSA50-50 50 50 78.5 392 188 238 140 100 70 41 70 24 70 4-م16 13 21.5
    CSA50-100 100 78.5 784 238 338 140 100 70 41 70 24 70 4-م16 13 26
    CSA50-150 150 78.5 1176 288 438 140 100 70 41 70 24 70 4-م16 13 31
    CSA50-200 200 78.5 1568 338 538 140 100 70 41 70 24 70 4-م16 13 35
    CSA50-300 300 78.5 2352 438 738 140 100 70 41 70 24 70 4-م16 13 44
    CSA100-50 100 50 153.9 770 216 266 180 140 100 54 100 24 100 4-م20 16 42
    CSA100-100 100 153.9 1540 266 366 180 140 100 54 100 24 100 4-م20 16 49
    CSA100-150 150 153.9 2310 316 466 180 140 100 54 100 24 100 4-م20 16 56
    CSA100-200 200 153.9 3080 366 566 180 140 100 54 100 24 100 4-م20 16 63
    CSA100-300 300 153.9 4620 466 766 180 140 100 54 100 24 100 4-م20 16 70
    CSA150-50 50 201 1005 224 274 210 160 112 58 110 24 130 4-م20 16 44
    CSA150-100 150 100 201 2010 274 374 210 160 112 58 110 24 130 4-م20 16 57
    CSA150-150 150 201 3015 324 474 210 160 112 58 110 24 130 4-م20 16 70
    CSA150-200 200 201 4020 374 574 210 160 112 58 110 24 130 4-م20 16 83
    CSA150-300 300 201 6030 474 774 210 160 112 58 110 24 130 4-م20 16 109
    CSA200-50 200 50 314 1570 246 296 250 200 150 64 150 29 160 4-م24 24 84
    CSA200-150 150 314 4712 346 496 250 200 150 64 150 29 160 4-م24 24 118
    CSA200-300 300 314 9423 496 796 250 200 150 64 150 29 160 4-م24 24 152
    CSA300-50 320 50 490.6 2453 277 327 315 250 180 74 180 35 220 4-م24 24 155
    CSA300-150 150 490.6 7359 377 527 315 250 180 74 180 35 220 4-م24 24 195
    CSA300-300 300 490.6 14718 527 827 315 250 180 74 180 35 220 4-م24 24 255
    CSA400-50 400 50 572.3 2861 305 355 355 270 220 83 216 35 240 4-م24 24 240
    CSA400-150 150 572.3 8583 405 555 355 270 220 83 216 35 240 4-م24 24 310
    CSA400-300 300 572.3 17169 555 855 355 270 220 83 216 35 240 4-م24 24 415
    CSA500-50 500 50 803.8 4019 325 375 395 320 250 93 246 35 280 4-م24 24 285
    CSA500-150 150 803.8 12057 425 575 395 320 250 93 246 35 280 4-م24 24 353
    CSA500-300 300 803.8 24114 575 875 395 320 250 93 246 35 280 4-م24 24 455
    CSA600-50 630 50 1017.4 5087 386 436 450 360 280 115 280 40 300 4-م24 24 487
    CSA600-150 150 1017.4 15261 486 636 450 360 280 115 280 40 300 4-م24 24 579
    CSA600-300 300 1017.4 30522 636 936 450 360 280 115 280 40 300 4-م24 24 717
    CSA800-50 800 50 1256 6280 427 477 550 400 320 113 320 57 380 4-م24 24 712
    CSA800-150 150 1256 18840 527 677 550 400 320 113 320 57 380 4-م24 24 860
    CSA800-300 300 1256 37698 677 977 550 400 320 113 320 57 380 4-م24 24 1082
