رافعة هيدروليكية

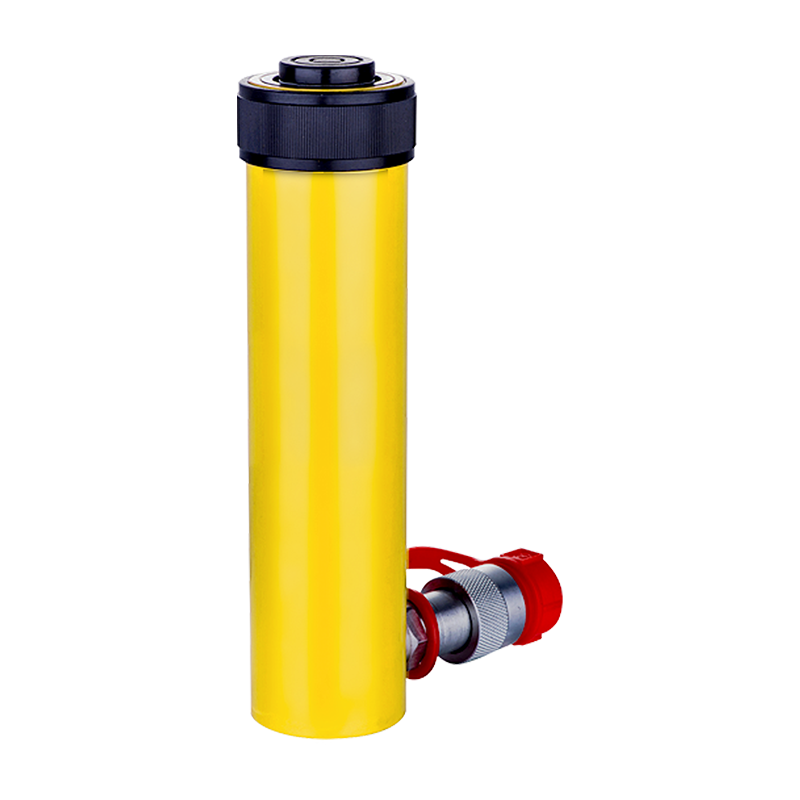

جاك ممثل واحد من سلسلة CS

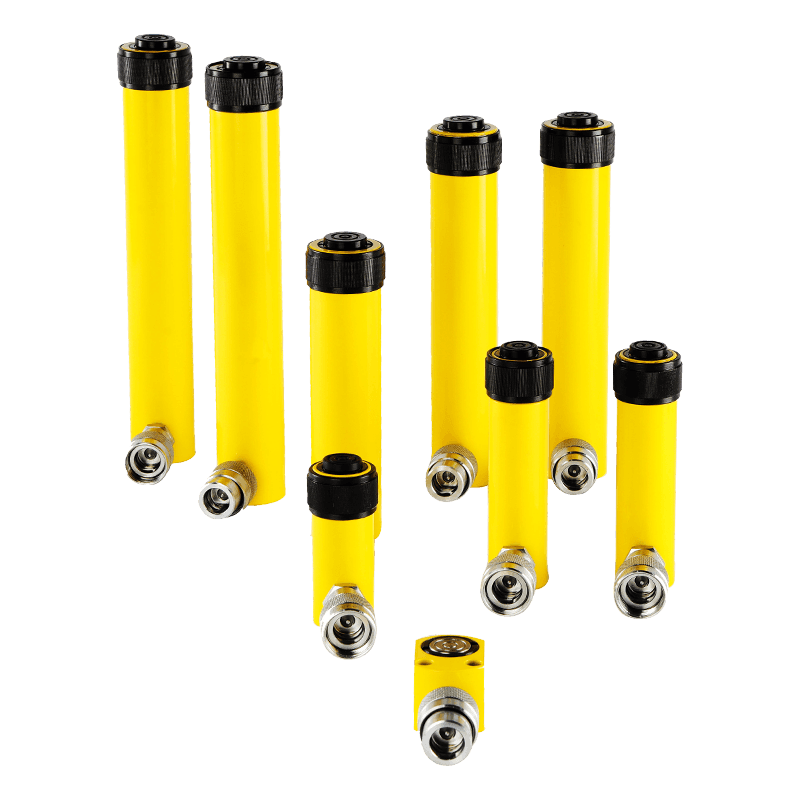

توفر الرافعة الهيدروليكية أحادية الفعل من سلسلة CS قوة رفع لأعلى موثوقة من خلال الضغط الهيدروليكي، مع عودة تلقائية بمساعدة الزنبرك عند تحرير الضغط. تغطي هذه السلسلة أوسع نطاق من مجموعات السعة والشوط القياسية في مجموعة الرافعات أحادية الفعل، مما يجعلها مناسبة كأداة رفع أساسية للأغراض العامة عبر تطبيقات التجميع والصيانة والبناء في البيئات الصناعية.

تم تجهيز جميع مقابس سلسلة CS بتركيبات التوصيل السريع NPT 3/8 وأغطية الغبار بشكل قياسي، مما يتيح الاتصال السريع بخطوط إمداد المضخة الهيدروليكية وحماية المنفذ الهيدروليكي من التلوث أثناء التخزين والنقل. يوفر تشطيب سطح الطلاء المخبوز مقاومة محسنة للتآكل مقارنة بالأسطح المطلية التقليدية، مما يطيل عمر الخدمة في البيئات الخارجية والصناعية حيث يكون التعرض للرطوبة والمواد الكيميائية أمرًا شائعًا. يتم تصنيع جسم الأسطوانة وقضيب المكبس لإغلاق التفاوتات الأبعادية من أجل شوط وتوجيه متسقين في جميع أنحاء نطاق تشغيل الرافعة.

يعد التكوين أحادي الفعل مناسبًا تمامًا للتطبيقات التي تكون فيها متطلبات قوة العودة منخفضة وتوفر إعادة ضبط الزنبرك سرعة سحب كافية، مثل المحاذاة الهيكلية وإعداد القالب وحشو المعدات واختبار الحمل. تتوافق مقابس سلسلة CS مع المجموعة الكاملة من مضخات مقابس سلسلة CP والمضخات اليدوية HAP/HSP، ويمكن توصيلها بالتوازي أو في تكوينات متسلسلة باستخدام أنظمة متعددة مناسبة لتطبيقات الرفع المتزامنة متعددة النقاط.

اتصل بنا
السابق:جاك ثقيل الوزن أحادي الفعل من سلسلة CSA
التالي:لا يوجد مقال تالٍ
  • جاك ممثل واحد من سلسلة CS
    نموذج حمولة مسار الرحلة المنطقة الفعالة سعة الزيت الهيدروليكي ارتفاع الجسم ارتفاع ممتد القطر الخارجي القطر الداخلي للأسطوانة قطر قضيب المكبس المسافة من مدخل الزيت إلى الأسفل قطر المقعد ارتفاع السرج الخيط الداخلي على المكبس طول خيط المكبس أبعاد فتحات التثبيت الأساسية خيط خارجي طول الخيط الخارجي وزن
    دائرة توزيع البراغي خيط عمق الخيط
    أ ب ج د هـ ف ح ج ك ل أو ص و إكس ي
    طن(كيلو نيوتن) (مم) (سم²) (سم³) (مم) (مم) (مم) (مم) (مم) (مم) (مم) (مم) (مم) (مم) (مم) (مم) (كجم)
    CS5-25 5(45) 25 7 18 110 135 40 30 25 22 25 6 3/4"-16UN 14 25 1/4"-20UN 6 11/2"-16 28 1
    CS5-76 76 7 54 165 241 40 30 25 22 25 6 3/4"-16UN 14 25 1/4"-20UN 6 11/2"-16 28 1.6
    CS5-127 127 7 90 215 342 40 30 25 22 25 6 3/4"-16UN 14 25 1/4"-20UN 6 11/2"-16 28 2
    CS5-177 177 7 125 273 450 40 30 25 22 25 6 3/4"-16UN 14 25 1/4"-20UN 6 11/2"-16 28 2.6
    CS5-232 232 7 164 323 555 40 30 25 22 25 6 3/4"-16UN 14 25 1/4"-20UN 6 11/2"-16 28 3.1
    CS10-54 10(101) 54 15.9 86 121 175 59 45 35 19 35 6 1"-8UN 19 39 5/16"-18UN 12 21/4"-14 28 2.3
    CS10-105 105 15.9 167 171 276 59 45 35 19 35 6 1"-8UN 19 39 5/16"-18UN 12 21/4"-14 28 3
    CS10-156 156 15.9 248 247 403 59 45 35 20 35 6 1"-8UN 19 39 5/16"-18UN 12 21/4"-14 28 4.1
    CS10-203 203 15.9 323 298 501 59 45 35 22 35 6 1"-8UN 19 39 5/16"-18UN 12 21/4"-14 28 5.8
    CS10-257 257 15.9 409 349 606 59 45 35 22 35 6 1"-8UN 19 39 5/16"-18UN 12 21/4"-14 28 6.6
    CS10-304 304 15.9 483 400 707 59 45 35 22 35 6 1"-8UN 19 39 5/16"-18UN 12 21/4"-14 28 7.5
    CS10-356 356 15.9 566 450 806 59 45 35 22 35 6 1"-8UN 19 39 5/16"-18UN 12 21/4"-14 28 8.3
    CS15-25 15(142) 25 21.2 53 124 149 70 52 42 20 38 9 1"-8UN 25 47 3/8"-16UN 12 23/4"-16 30 3.5
    CS15-51 51 21.2 108 149 200 70 52 42 20 38 9 1"-8UN 25 47 3/ث"-16UN 12 23/4"-16 30 4
    CS15-101 101 21.2 214 200 301 70 52 42 20 38 9 1"-8UN 25 47 3/ث"-16UN 12 23/4"-16 30 5
    CS15-152 152 21.2 323 271 423 70 52 42 25 38 9 1"-8UN 25 47 3/8"-16UN 12 23/4"-16 30 7
    CS15-203 203 21.2 431 322 525 70 52 42 25 38 9 1"-8UN 25 47 3/8"-16UN 12 23/4"-16 30 8
    CS15-254 254 21.2 539 373 627 70 52 42 25 38 9 1"-8UN 25 47 3/8"-16UN 12 23/4"-16 30 9
    CS15-305 305 21.2 647 423 728 70 52 42 25 38 9 1"-8UN 25 47 3/8"-16UN 12 23/4"-16 30 10
    CS15-356 356 21.2 756 474 830 70 52 42 25 38 9 1"-8UN 25 47 3/8"-16UN 12 23/4"-16 30 11
    CS25-26 25(232) 26 33.2 86 139 165 85 65 56 25 50 10 11/2"-16UN 25 58 1/2"-13UN 19 35/16"-12 49 6
    CS25-50 50 33.2 166 165 215 85 65 56 25 50 10 11/2"-16UN 25 58 1/2"-13UN 19 35/16"-12 49 7
    CS25-102 102 33.2 338 215 317 85 65 56 25 50 10 11/2"-16UN 25 58 1/2"-13UN 19 35/16"-12 49 8
    CS25-158 158 33.2 524 273 431 85 65 56 25 50 10 11/2"-16UN 25 58 1/2"-13UN 19 35/16"-12 49 10
    CS25-210 210 33.2 696 323 533 85 65 56 25 50 10 11/2"-16UN 25 58 1/2"-13UN 19 35/16"-12 49 12
    CS25-261 261 33.2 866 374 635 85 65 56 25 50 10 11/2"-16UN 25 58 1/2"-13UN 19 35/16"-12 49 14
    CS25-311 311 33.2 1031 425 736 85 65 56 25 50 10 11/2"-16UN 25 58 1/2"-13UN 19 35/16"-12 49 15
    CS25-362 362 33.2 1201 476 838 85 65 56 25 50 10 11/2"-16UN 25 58 1/2"-13UN 19 35/16"-12 49 17
    CS30-50 30(295) 50 41.8 209 228 278 101 73 60 36 50 10 11/2"-16UN 25 70 1/2"-13UN 19 37/8"-12 49 13
    CS30-100 100 41.8 418 278 378 101 73 60 36 50 10 11/2"-16UN 25 70 1/2"-13UN 19 37/8"-12 49 16
    CS30-209 209 41.8 874 387 596 101 73 60 36 50 10 11/2"-16UN 25 70 1/2"-13UN 19 37/8"-12 49 19
    CS30-300 300 41.8 1255 478 778 101 73 60 36 50 10 11/2"-16UN 25 70 1/2"-13UN 19 37/8"-12 49 27
    CS50-51 50(498) 51 70.8 361 176 227 127 95 80 33 \ \ \ \ 95 1/2"-13UN 18 5"-12 55 15
    CS50-101 101 70.8 716 227 328 127 95 80 33 \ \ \ \ 95 1/2"-13UN 18 5"-12 55 19
    CS50-159 159 70.8 1126 282 441 127 95 80 33 \ \ \ \ 95 1/2"-13UN 18 5"-12 55 23
    CS50-337 337 70.8 2388 460 797 127 95 80 33 \ \ \ \ 95 1/2"-13UN 18 5"-12 55 37
    CS75-156 75(718) 156 103.8 1620 285 441 150 115 100 41 \ \ \ \ 110 1/2"-13UN 15 53/4"-12 44 33
    CS75-333 333 103.8 3457 492 825 150 115 100 41 \ \ \ \ 110 1/2"-13UN 15 53/4"-12 44 54
    CS100-168 100(933) 168 132.7 2229 357 525 177 130 112 41 \ \ \ \ 139 3/4"-10UN 25 6⁷/8"-12 44 59
    CS100-260 260 132.7 3449 449 709 177 130 112 41 \ \ \ \ 139 3/4"-10UN 25 6⁷/8"-12 44 72
