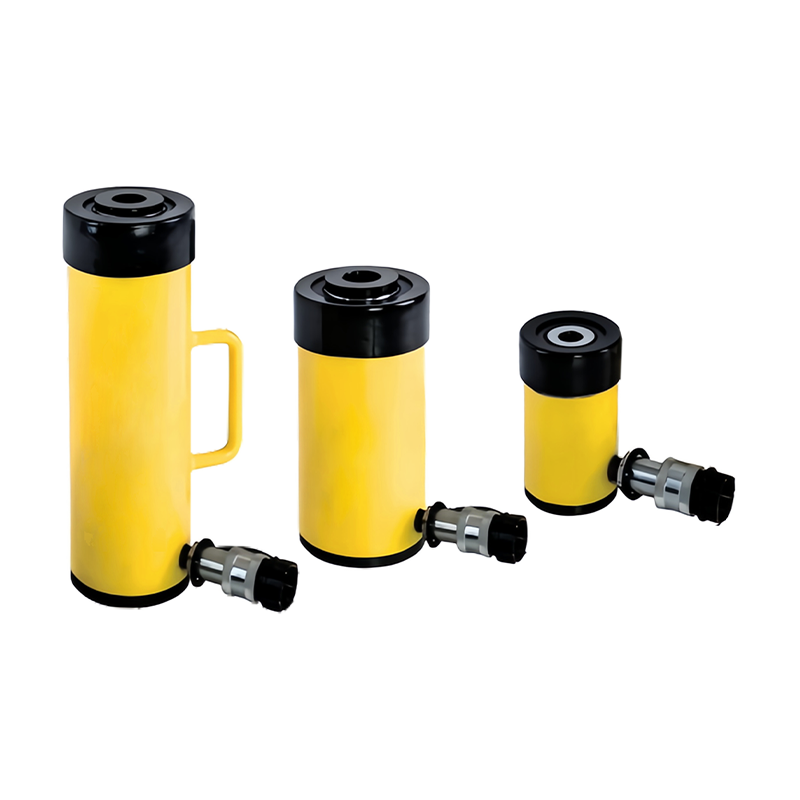

رافعة مجوفة أحادية الفعل سريعة إعادة الضبط من سلسلة CSH

بيت / منتجات / رافعة هيدروليكية / رافعة مجوفة أحادية الفعل سريعة إعادة الضبط من سلسلة CSH
رافعة هيدروليكية

رافعة مجوفة أحادية الفعل سريعة إعادة الضبط من سلسلة CSH

توفر الرافعة المجوفة أحادية الفعل ذات الدفع والسحب سريعة إعادة الضبط من سلسلة CSH تكوين مكبس مجوف ذو تجويف مركزي بتنسيق أحادي الفعل مع عودة زنبركية عالية القوة، تجمع بين تنوع التجويف المحوري لسلسلة CDH مع الدائرة الهيدروليكية المبسطة لنظام أحادي الفعل. يسمح المكبس المجوف للرافعة بالدفع ضد الحمل مع تمرير قضيب أو عمود أو مسمار عبر المركز في نفس الوقت، أو سحب قضيب ربط متصل عبر التجويف أثناء استخدام جسم الرافعة كهيكل للتفاعل.

توفر عودة الزنبرك عالية القوة سحبًا سريعًا ومتسقًا للمكبس في كل دورة، مع الحفاظ على معدلات دورة سريعة في العمليات المتكررة مثل تسلسلات رفع الخيوط، وبرامج الشد المسبق، وحملات الرفع التدريجي. يحافظ هيكل الحلقة المزدوجة المقاومة للغبار على نظافة الأسطوانة في البيئات الملوثة، كما تحمي حلقة التوجيه الدقيقة تجويف الأسطوانة من التآكل خارج المحور. يوفر سطح الطلاء المخبوز مقاومة للتآكل لظروف الموقع الصناعي الخارجية والمتطلبة.

توفر خيارات تكوين التركيب والتوصيل المتعددة، بما في ذلك أنماط التركيب الأمامية والخلفية المختلفة، مرونة التثبيت لمختلف أشكال الآلات ومتطلبات التحميل. تعتبر تجهيزات التوصيل السريع NPT 3/8 وصمام الأمان الداخلي والأنبوب المركزي العائم قياسية. جميع الموديلات متوافقة مع المضخات الهيدروليكية الكهربائية من سلسلة CP والمضخات اليدوية HAP/HSP. تتوفر تكوينات مخصصة لقطر التجويف والشوط والسعة ومعدل الزنبرك والتجهيزات النهائية. يعتبر CSH مناسبًا لإجهاد الأوتار في البناء الخرساني المجهد مسبقًا، وشد البراغي من خلال محور الرافعة، ومحاذاة العمود، وتطبيقات التحميل المسبق الهيكلي.

اتصل بنا
السابق:لا يوجد مقال سابق
التالي:رافعة مجوفة مزدوجة الفعل مقاومة للغبار من سلسلة CDH تعمل بالدفع والسحب
  • نموذج حمولة مسار الرحلة المنطقة الفعالة سعة الزيت الهيدروليكي ارتفاع الجسم ارتفاع ممتد القطر الخارجي القطر الداخلي للأسطوانة قطر قضيب المكبس المسافة من مدخل الزيت إلى الأسفل قطر السرج ثقب ملولب في السرج ارتفاع بروز السرج الخيط الداخلي على المكبس طول خيط المكبس أبعاد فتحات التثبيت الأساسية خيط خارجي طول الخيط الخارجي القطر المركزي وزن
    دائرة توزيع البراغي خيط عمق الخيط
    أ ب ج د هـ ف ح أنا ج ك ل أو ص و إكس ي زد
    طن(كيلو نيوتن) (مم) سم² سم³ مم مم مم مم مم مم مم مم (مم) (مم) (مم) (مم) (مم) (كجم)
    CSH13-42 13(127) 42 18.2 76 130 172 76 55 35.5 20 \ \ \ 3/4"-16UN 16 50.8 5/6"-18UNC 9 23/4"-16 30 19.5 3.4
    CSH13-76 76 18.2 138 184 260 76 55 35.5 20 \ \ \ \ \ 50.8 5/6"-18UNC 12.7 23/4"-16 30 19.5 5.2
    CSH20-49 20(248) 49 35.5 174 162 211 101 77 54.5 23 54 1"-8 9 19/16“-16UN 19 82.6 3/8"-16UNC 9.4 37/8"-12 38 26.9 8.2
    CSH20-155 155 35.5 550 306 461 101 77 54.5 23 54 1"-8 9 19/16-16UN 19 82.6 3/8"-16UNC 9.4 37/8"-12 38 26.9 15
    CSH30-64 30(336) 64 48 307 180 244 115 90 64.5 25 64 11/4"-7 9 113/16"-16UN 22 92.2 3/8"-16UNC 14 41/2"-12 42 33.3 11.5
    CSH30-155 155 48 744 330 485 115 90 64.5 25 64 11/4"-7 9 113/16-16UN 22 92.2 3/8"-16UNC 14 41/2"-12 42 33.3 21.5
    CSH60-76 60(589) 76 84.2 640 247 323 159 125 94.5 31 94 15/8"-5/2 12 23/4-16UN 19 130.3 1/2"-13UNC 14 61/4"-12 48 53.8 28.2
    CSH60-153 153 84.2 1288 323 476 159 125 94.5 31 94 15/6"-5/2 12 23/4-16UN 19 130.3 1/2"-13UNC 14 61/4"-12 48 53.8 35.5
    CSH100-76 100(947) 76 135.3 1028 254 330 212 165 125 34 125 21/2"-8 12 4"-16UN 25 177.8 5/8"-11UNC 19 83/8"-12 60 79 63.5
