مقبس مزدوج الفعل مقاوم للغبار والتآكل من سلسلة الأقراص المضغوطة

بيت / منتجات / رافعة هيدروليكية / مقبس مزدوج الفعل مقاوم للغبار والتآكل من سلسلة الأقراص المضغوطة
رافعة هيدروليكية

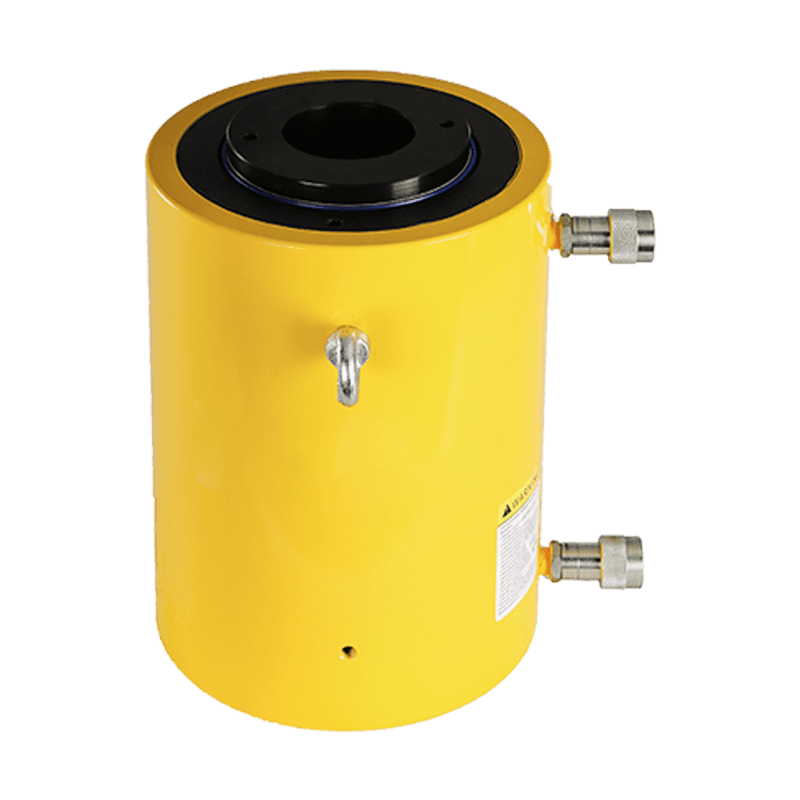

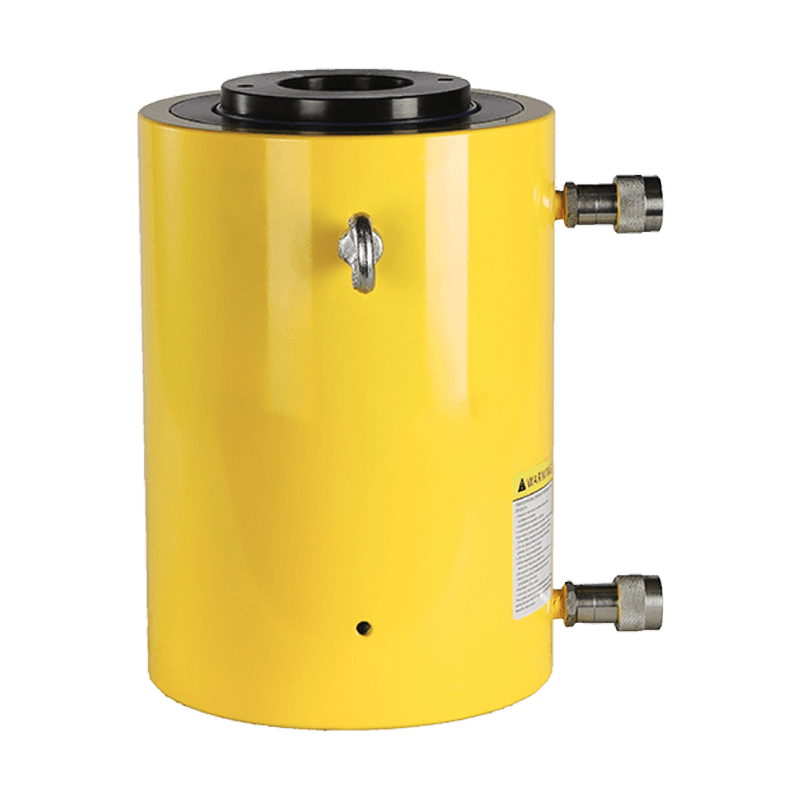

مقبس مزدوج الفعل مقاوم للغبار والتآكل من سلسلة الأقراص المضغوطة

توفر الرافعة الهيدروليكية مزدوجة الفعل المقاومة للتآكل والمحمية من الغبار من سلسلة CD قوة هيدروليكية نشطة في اتجاهي التمديد والسحب، مما يلغي الاعتماد على عودة الزنبرك أو الجاذبية ويتيح سحب قضيب المكبس بشكل متحكم فيه ومدعوم بالطاقة. يعد هذا التحكم الهيدروليكي ثنائي الاتجاه ذا قيمة خاصة في التطبيقات التي تتطلب تحديد موضع الحمل بدقة، أو التحكم في خفض الحمل، أو التدوير المتكرر حيث يجب إدارة سرعة وقوة السحب — القدرات التي لا تستطيع الرافعات أحادية الفعل توفيرها.

يمنع نظام إغلاق حلقة الغبار المتخصص دخول التلوث إلى الأسطوانة الهيدروليكية، مما يحمي قضيب المكبس وأسطح تجويف الأسطوانة من تآكل الجسيمات مما يطيل بشكل كبير عمر الختم وفترات خدمة الأسطوانة مقارنة بالتصميمات القياسية. يمنع تصميم حلقة التوجيه الدقيقة الاتصال المباشر بين قضيب المكبس والجدار الداخلي للأسطوانة أثناء التحميل خارج المحور، مما يزيل بشكل فعال التآكل من معدن إلى معدن الذي يسبب تسجيل تجويف الأسطوانة وتدهور سطح القضيب تحت الأحمال اللامركزية. يضيف سطح الطلاء المخبوز حماية خارجية من التآكل.

تم تجهيز جميع مقابس سلسلة الأقراص المضغوطة بتركيبات التوصيل السريع NPT 3/8 وأغطية الغبار. صمام تخفيف الأمان الداخلي يمنع تلف الأسطوانة بسبب الضغط الزائد. توفر فتحات التثبيت السفلية خيارات تثبيت ثابتة آمنة ومريحة للتطبيقات التي تتطلب بقاء الرافعة في اتجاه محدد بالنسبة لهيكل الماكينة. تعتبر السروج المحززة المعالجة الصلبة القابلة للتبديل من المعدات القياسية لمرونة واجهة سطح التحميل. تتوفر رؤوس تحميل لامركزية مخصصة وتصميمات مقابس مخصصة لأغراض محددة للتطبيقات المتخصصة.

اتصل بنا
السابق:رافعة مجوفة مزدوجة الفعل مقاومة للغبار من سلسلة CDH تعمل بالدفع والسحب
التالي:مقبس ميكانيكي فائق الرقة أحادي الفعل من سلسلة CSLS ذاتي القفل
  • نموذج حمولة مسار الرحلة الحد الأقصى لسعة التحميل المساحة الفعالة للأسطوانة سعة الزيت الهيدروليكي ارتفاع الجسم ارتفاع ممتد القطر الخارجي القطر الداخلي للأسطوانة قطر قضيب المكبس المسافة من مدخل الزيت إلى الأسفل المسافة من الأعلى إلى منفذ إرجاع النفط قطر السرج ارتفاع بروز السرج أبعاد فتحات التثبيت الأساسية وزن
    دائرة توزيع البراغي خيط عمق الخيط
    رفع يعود رفع يعود رفع يعود أ ب ج د هـ ف جي ح ج أو ص و
    طن(كيلو نيوتن) (مم) ك ن سم² سم3 مم مم مم مم مم مم مم مم مم مم مم (كجم)
    CD50-50 50 50 500 255 78.5 40 392 200 188 238 140 100 70 41 41 70 24 70 4-م16 13 21.5
    CD50-100 100 500 255 78.5 40 784 400 238 338 140 100 70 41 41 70 24 70 4-م16 13 26
    CD50-150 150 500 255 78.5 40 1176 600 288 438 140 100 70 41 41 70 24 70 4-م16 13 31
    CD50-200 200 500 255 78.5 40 1568 800 338 538 140 100 70 41 41 70 24 70 4-م16 13 35
    CD50-300 300 500 255 78.5 40 2352 1200 438 738 140 100 70 41 41 70 24 70 4-م16 13 44
    CD100-50 100 50 1000 490 153.9 75.4 770 377 216 266 180 140 100 54 54 100 24 100 4-م20 16 42
    CD100-100 100 1000 490 153.9 75.4 1540 754 266 366 180 140 100 54 54 100 24 100 4-م20 16 49
    CD100-150 150 1000 490 153.9 75.4 2310 1131 316 466 180 140 100 54 54 100 24 100 4-م20 16 56
    CD100-200 200 1000 490 153.9 75.4 3080 1508 366 566 180 140 100 54 54 100 24 100 4-م20 16 63
    CD100-300 300 1000 490 153.9 75.4 4620 2262 466 766 180 140 100 54 54 100 24 100 4-م20 16 70
    CD150-50 150 50 1390 709 201 102.5 1005 512 224 274 210 160 112 58 58 110 24 130 4-م20 16 44
    CD150-100 100 1390 709 201 102.5 2010 1025 274 374 210 160 112 58 58 110 24 130 4-م20 16 57
    CD150-150 150 1390 709 201 102.5 3015 1537 324 474 210 160 112 58 58 110 24 130 4-م20 16 70
    CD150-200 200 1390 709 201 102.5 4020 2050 374 574 210 160 112 58 58 110 24 130 4-م20 16 83
    CD150-300 300 1390 709 201 102.5 6030 3075 474 774 210 160 112 58 58 110 24 130 4-م20 16 109
    CD200-100 200 100 2000 875 314 137.4 3141 1374 296 396 250 200 150 64 68 150 29 160 4-م24 24 109
    CD200-150 150 2000 875 314 137.4 4712 2061 346 496 250 200 150 64 68 150 29 160 4-م24 24 121
    CD200-200 200 2000 875 314 137.4 6282 2748 396 596 250 200 150 64 68 150 29 160 4-م24 24 132
    CD200-300 300 2000 875 314 137.4 9423 4122 496 796 250 200 150 64 68 150 29 160 4-م24 24 155
    CD300-100 320 100 3193 1537 490.6 236.3 4906 2363 327 427 315 250 180 74 76 180 35 220 4-م24 24 180
    CD300-200 200 3193 1537 490.6 236.3 9812 4726 427 627 315 250 180 74 76 180 35 220 4-م24 24 220
    CD300-300 300 3193 1537 490.6 236.3 14718 7089 527 827 315 250 180 74 76 180 35 220 4-م24 24 260
    CD400-100 400 100 3919 1317 572.3 192.3 5723 1924 355 455 355 270 220 83 83 216 35 240 4-م24 24 255
    CD400-200 200 3919 1317 572.3 192.3 11446 3848 455 655 355 270 220 83 83 216 35 240 4-م24 24 310
    CD400-300 300 3919 1317 572.3 192.3 17169 5772 555 855 355 270 220 83 83 216 35 240 4-م24 24 375
    CD500-100 500 100 5000 1948 803.8 313.2 8038 3133 375 475 395 320 250 93 93 246 35 280 4-م24 24 326
    CD500-200 200 5000 1948 803.8 313.2 16076 6266 475 675 395 320 250 93 93 246 35 280 4-م24 24 394
    CD500-300 300 5000 1948 803.8 313.2 24114 9399 575 875 395 320 250 93 93 246 35 280 4-م24 24 462
    CD600-100 630 100 6300 2488 1017.4 401.9 10174 4019 436 536 450 360 280 115 115 280 40 300 4-م24 24 542
    CD600-200 200 6300 2488 1017.4 401.9 20348 8038 536 736 450 360 280 115 115 280 40 300 4-م24 24 634
    CD600-300 300 6300 2488 1017.4 401.9 30522 12057 636 936 450 360 280 115 115 280 40 300 4-م24 24 726
    CD800-100 800 100 8000 2880 1256 452.2 12566 4522 477 577 550 400 320 113 113 320 57 380 4-م24 24 796
    CD800-200 200 8000 2880 1256 452.2 25132 9044 577 777 550 400 320 113 113 320 57 380 4-م24 24 944
    CD800-300 300 8000 2880 1256 452.2 37698 13566 677 977 550 400 320 113 113 320 57 380 4-م24 24 1092
